Bơm dầu truyền nhiệt RY65-40-200 được tối ưu hóa cấu trúc tản nhiệt dạng vây nhằm hạn chế lượng nhiệt từ thân bơm truyền trực tiếp đến khu vực ổ trục và cụm truyền động. Đây là điểm quan trọng đối với bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao, bởi nhiệt tích tụ quá lớn có thể ảnh hưởng đến ổ bi, chất bôi trơn và tuổi thọ của các chi tiết quay.
Phần thân nối giữa buồng bơm và cụm ổ trục được thiết kế với các bề mặt và gân tản nhiệt giúp tăng diện tích tiếp xúc với không khí.
Khi nhiệt từ thân bơm truyền dọc theo kết cấu kim loại về phía ổ trục, các vây tản nhiệt hỗ trợ phát tán nhiệt ra môi trường xung quanh. Nhờ đó, nhiệt lượng truyền đến vùng ổ bi được giảm bớt so với kết cấu liền khối không có khả năng tăng cường tản nhiệt.
Điểm nổi bật của bơm dầu truyền nhiệt RY65-40-200 được tối ưu hóa cấu trúc tản nhiệt dạng vây là tận dụng cơ chế tản nhiệt tự nhiên thay vì phụ thuộc vào hệ thống nước làm mát riêng.
Các vây tản nhiệt làm tăng diện tích bề mặt của cụm thân ổ trục, tạo điều kiện để nhiệt được truyền ra không khí nhanh hơn. Khi bơm vận hành liên tục, quá trình này giúp hạn chế hiện tượng tích nhiệt tại khu vực ổ bi.
Thiết kế này cũng giúp kết cấu bơm đơn giản hơn vì không cần bố trí thêm đường ống nước làm mát, van hoặc các thiết bị phụ trợ liên quan.
Ổ bi là một trong những chi tiết nhạy cảm với nhiệt độ cao. Nếu nhiệt từ buồng bơm truyền quá nhiều về phía ổ trục, chất bôi trơn có thể suy giảm nhanh hơn và ổ bi có nguy cơ làm việc trong điều kiện nhiệt độ không thuận lợi.
Cấu trúc tản nhiệt dạng vây của RY65-40-200 giúp giảm sự tích tụ nhiệt tại khu vực này, qua đó hỗ trợ ổ bi duy trì trạng thái làm việc ổn định hơn.
Điều này đặc biệt có ý nghĩa khi bơm được sử dụng để tuần hoàn dầu truyền nhiệt trong thời gian dài.
Nhiệt độ tại khu vực trục và ổ bi không chỉ ảnh hưởng đến ổ bi mà còn có liên quan đến tình trạng của phớt và vật liệu làm kín.
Khi khả năng tản nhiệt được cải thiện, nhiệt truyền về phía cụm làm kín và ổ trục được hạn chế, góp phần giảm tác động nhiệt lên các chi tiết này.
Nhờ đó, cấu trúc tản nhiệt dạng vây của bơm dầu truyền nhiệt RY65-40-200 hỗ trợ duy trì sự ổn định của toàn bộ cụm rotor trong quá trình vận hành.
Một ưu điểm đáng chú ý của thiết kế tản nhiệt trên dòng RY là giảm nhu cầu sử dụng hệ thống làm mát bằng nước truyền thống.
Điều này giúp cụm bơm gọn hơn, giảm số lượng đường ống phụ trợ và đơn giản hóa công tác lắp đặt. Đồng thời, người vận hành không phải duy trì thêm một hệ thống cấp nước làm mát riêng cho bơm.
Với các hệ thống dầu truyền nhiệt cần vận hành liên tục, kết cấu này giúp giảm độ phức tạp của toàn bộ cụm thiết bị.
Bơm dầu truyền nhiệt RY65-40-200 được tối ưu hóa cấu trúc tản nhiệt dạng vây nhằm tăng khả năng phát tán nhiệt từ khu vực thân bơm và cụm ổ trục ra môi trường. Thiết kế này giúp hạn chế nhiệt truyền đến ổ bi, hỗ trợ bảo vệ chất bôi trơn, cụm trục và các bộ phận làm kín.
Nhờ tận dụng cơ chế tản nhiệt tự nhiên, RY65-40-200 có kết cấu đơn giản hơn và giảm sự phụ thuộc vào hệ thống làm mát bằng nước, phù hợp với yêu cầu vận hành liên tục trong các hệ thống tuần hoàn dầu truyền nhiệt.
Quá trình di chuyển dầu gia nhiệt thông qua bơm dầu truyền nhiệt RY65-40-200 diễn ra theo một chu trình liên tục từ cửa hút, qua bánh công tác, thân bơm và đi ra cửa đẩy. Mục đích chính của bơm là duy trì dòng tuần hoàn của dầu nóng trong hệ thống truyền nhiệt, giúp môi chất được đưa từ khu vực gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại để tiếp tục chu trình.
Ở giai đoạn đầu, dầu truyền nhiệt từ đường ống hút đi vào bơm theo phương dọc trục. Cửa hút của dòng RY được bố trí theo hướng trục, giúp dầu đi trực tiếp vào vùng trung tâm của bánh công tác.
Dòng dầu cần được cấp liên tục và hạn chế không khí lọt vào bên trong. Trước khi khởi động, bơm phải được điền đầy môi chất để đảm bảo bánh công tác có thể tác động trực tiếp lên dầu ngay khi bắt đầu quay.
Sau khi đi qua cửa hút, dầu gia nhiệt tiến vào khu vực gần tâm bánh công tác. Đây là vị trí bắt đầu quá trình nhận năng lượng từ bộ phận quay của bơm.
Khi bánh công tác quay, các cánh bơm tác động lên dầu và làm dòng dầu tăng vận tốc.
Trong quá trình di chuyển dầu gia nhiệt thông qua bơm dầu truyền nhiệt RY65-40-200, bánh công tác đóng vai trò trực tiếp làm thay đổi trạng thái chuyển động của dầu.
Dầu từ vùng trung tâm được đưa dần ra phía ngoài theo chuyển động quay của bánh công tác. Trong quá trình này, năng lượng từ trục và bánh công tác được truyền sang dòng dầu, khiến dầu có vận tốc và năng lượng lớn hơn.
Khi dầu đi tới phần ngoài của bánh công tác, dòng dầu được đưa vào không gian dẫn dòng bên trong thân bơm.
Tại đây, dầu không còn chỉ chuyển động theo bánh công tác mà bắt đầu được dẫn theo hình dạng của thân bơm về phía cửa xả.
Thân bơm có nhiệm vụ thu dòng dầu rời bánh công tác và hướng nó tới cửa đẩy.
Trong quá trình di chuyển qua thân bơm, một phần động năng của dầu được chuyển thành áp suất. Nhờ đó, dòng dầu có đủ năng lượng để tiếp tục đi qua hệ thống đường ống và các thiết bị truyền nhiệt phía sau bơm.
Đây là giai đoạn quan trọng giúp duy trì sự chênh lệch áp suất giữa cửa hút và cửa đẩy.
Sau khi được tăng năng lượng trong bánh công tác và dẫn qua thân bơm, dầu gia nhiệt đi ra cửa đẩy của RY65-40-200.
Theo cấu tạo dòng RY, cửa đẩy được bố trí theo hướng thẳng đứng. Từ đây, dầu được đưa vào đường ống đầu ra để tiếp tục di chuyển đến các thiết bị cần sử dụng nhiệt.
Khi khởi động bơm, van đầu vào được mở và van đầu ra ban đầu được đóng. Sau khi bơm đạt tốc độ ổn định và áp suất đầu ra được hình thành, van đầu ra được mở dần để điều chỉnh lưu lượng.
Việc điều chỉnh dòng dầu được thực hiện ở phía đẩy, không điều tiết bằng van hút. Cách vận hành này giúp duy trì điều kiện cấp dầu ổn định cho bánh công tác.
Sau khi rời bơm, dầu gia nhiệt tiếp tục di chuyển theo đường ống đến khu vực sử dụng nhiệt.
Dòng dầu mang nhiệt đi qua các thiết bị trao đổi nhiệt hoặc các bộ phận cần gia nhiệt trong dây chuyền. Tại đây, dầu truyền một phần nhiệt năng cho quá trình công nghệ.
Sau khi truyền nhiệt, nhiệt độ dầu giảm xuống và dầu tiếp tục quay về khu vực gia nhiệt để được làm nóng trở lại.
Toàn bộ quá trình di chuyển dầu gia nhiệt thông qua bơm dầu truyền nhiệt RY65-40-200 có thể mô tả ngắn gọn theo chu trình:
Dầu từ đường hồi → cửa hút bơm → tâm bánh công tác → phía ngoài bánh công tác → thân bơm → cửa đẩy → thiết bị sử dụng nhiệt → đường hồi.
Chu trình này diễn ra liên tục trong thời gian hệ thống hoạt động.
Bơm có nhiệm vụ duy trì chuyển động của dầu bằng cách cung cấp năng lượng thủy lực cần thiết để thắng sức cản của đường ống, van và thiết bị trong hệ thống.
Khi vận chuyển dầu ở nhiệt độ cao, dòng RY yêu cầu thực hiện quá trình gia nhiệt bơm trước khi khởi động.
Dầu nóng được đưa qua thân bơm nhiều lần để nhiệt độ của bơm tăng dần. Việc này giúp các bộ phận thích nghi với nhiệt độ môi chất trước khi bánh công tác bắt đầu vận hành ở tốc độ làm việc.
Quá trình gia nhiệt phù hợp giúp hạn chế sự thay đổi nhiệt độ đột ngột và hỗ trợ dòng dầu di chuyển ổn định hơn sau khi bơm khởi động.
Để dầu gia nhiệt đi qua RY65-40-200 liên tục, đường hút phải đảm bảo thông thoáng.
Không khí có trong đường ống có thể làm dòng dầu bị gián đoạn, đồng thời gây rung và tiếng ồn. Vì vậy, trước khi vận hành cần điền đầy dầu trong bơm và loại bỏ khí ra khỏi hệ thống.
Đường ống cũng cần được vệ sinh và bố trí bộ lọc phía hút để hạn chế tạp chất đi vào bánh công tác. Điều này giúp dòng dầu lưu thông thuận lợi và giảm nguy cơ tắc nghẽn.
Quá trình di chuyển dầu gia nhiệt thông qua bơm dầu truyền nhiệt RY65-40-200 bắt đầu khi dầu đi vào cửa hút, tiếp cận tâm bánh công tác, được bánh công tác tăng năng lượng rồi di chuyển ra phía ngoài. Dòng dầu sau đó đi qua thân bơm, được dẫn tới cửa đẩy và tiếp tục lưu thông trong hệ thống truyền nhiệt.
Sau khi đưa nhiệt đến thiết bị sử dụng, dầu quay trở lại khu vực gia nhiệt và tiếp tục được bơm tuần hoàn. Nhờ quá trình này, RY65-40-200 duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và các thiết bị tiêu thụ nhiệt trong hệ thống.

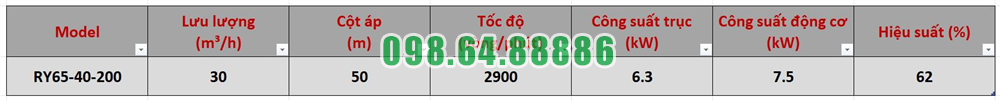

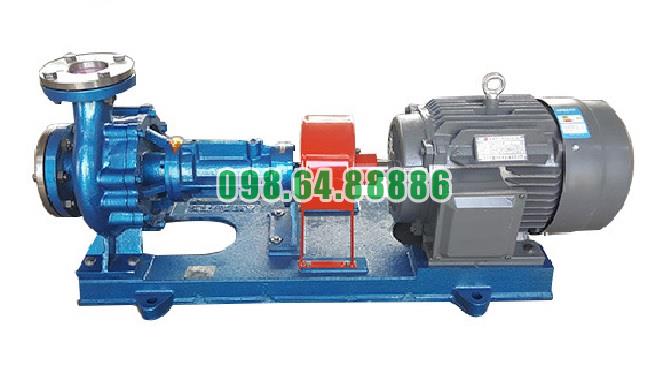

Bơm tuần hoàn dầu nóng RY65-40-200 công suất 7.5 kW, lưu lượng 30 m3/h, tốc độ quay 2900 vòng/phút, cột áp 50 m
